Кресло амортизационное «КАЗБЕК – У»

Кресло амортизационное «Казбек-У» является рабочим местом космонавта и обеспечивает переносимость нагрузок, воздействующих на космонавта на всех этапах работы космического корабля.

• Задание
  Разработать и напечатать каркас кресла, без ложемента и амортизатора

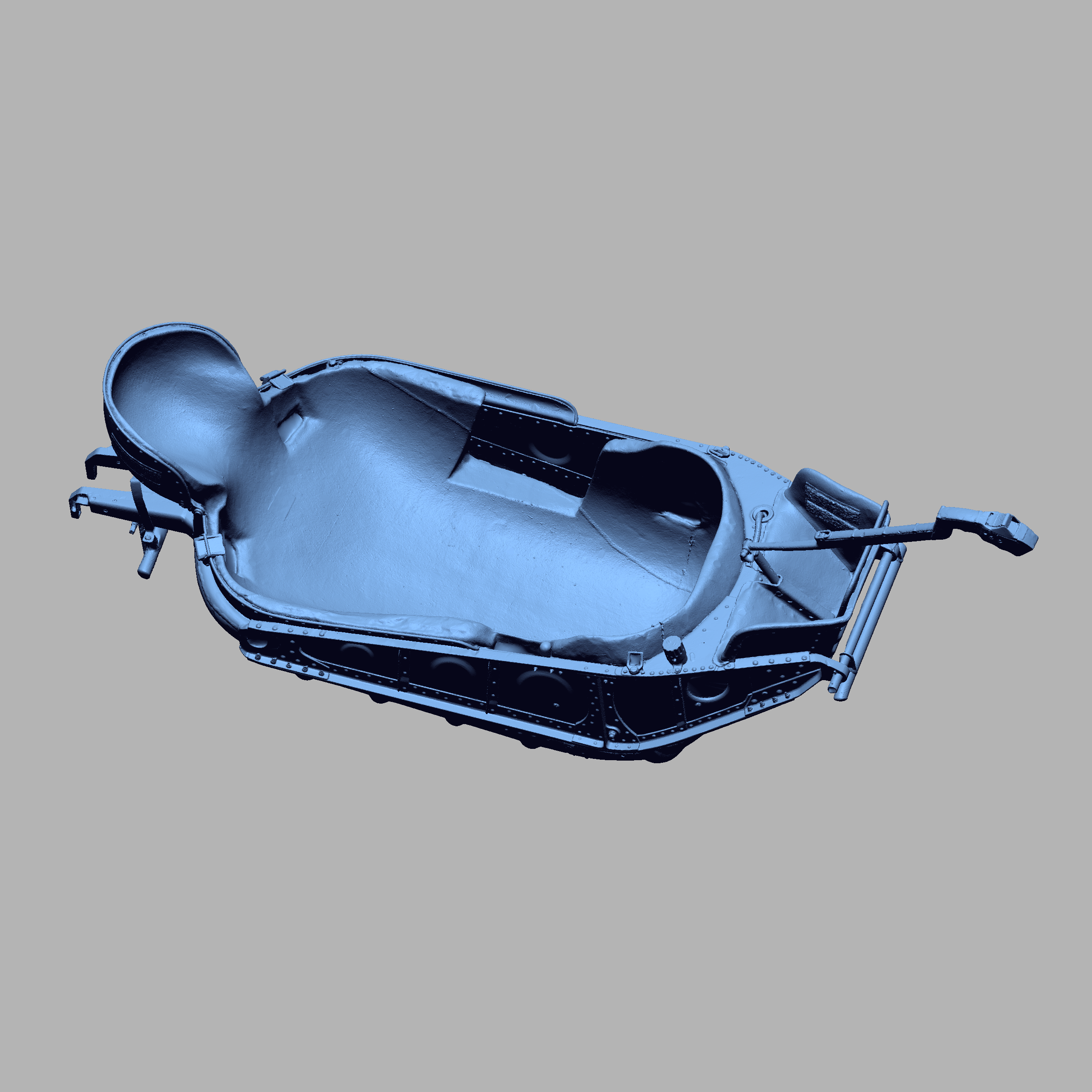

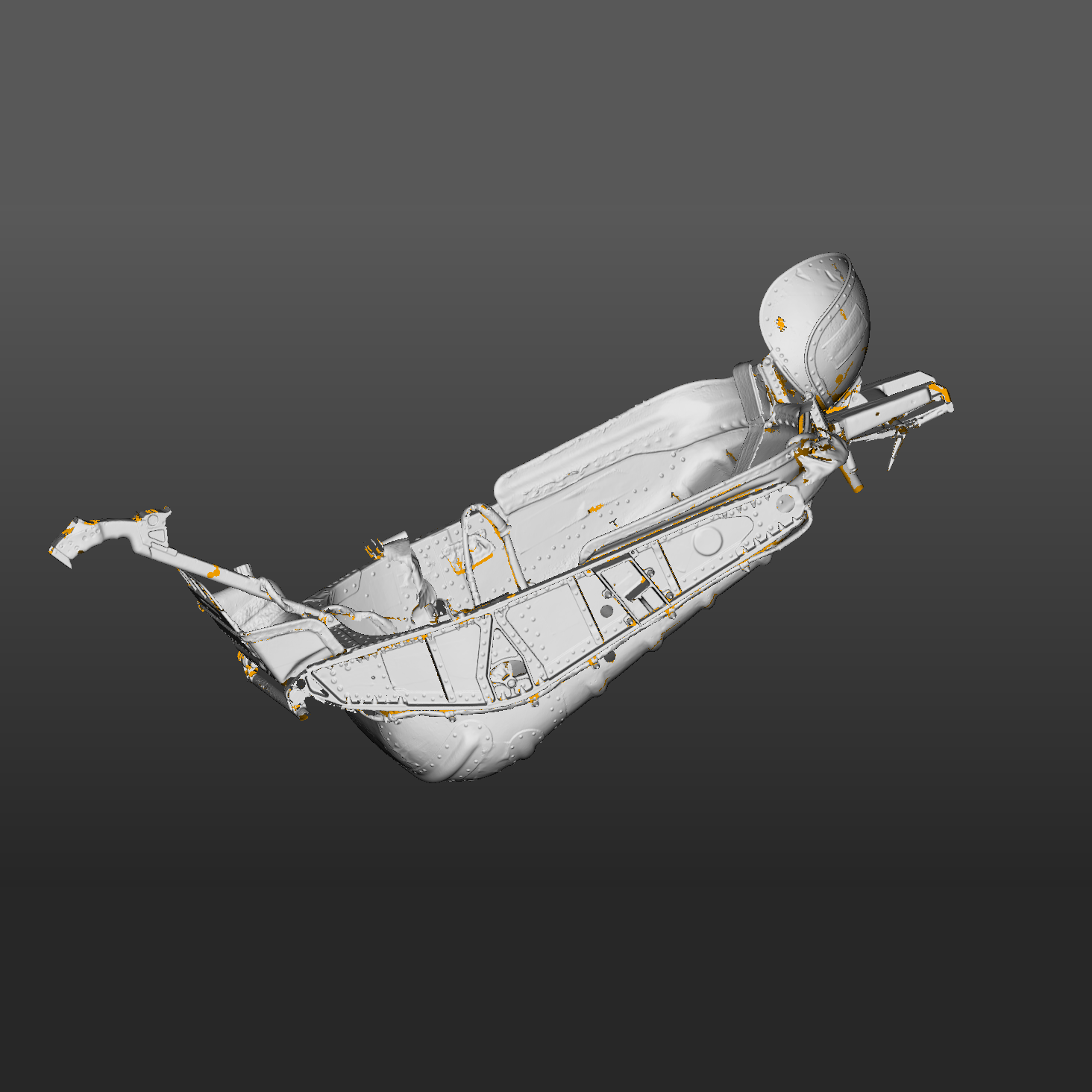

• 1 этап - сканирование оригинала

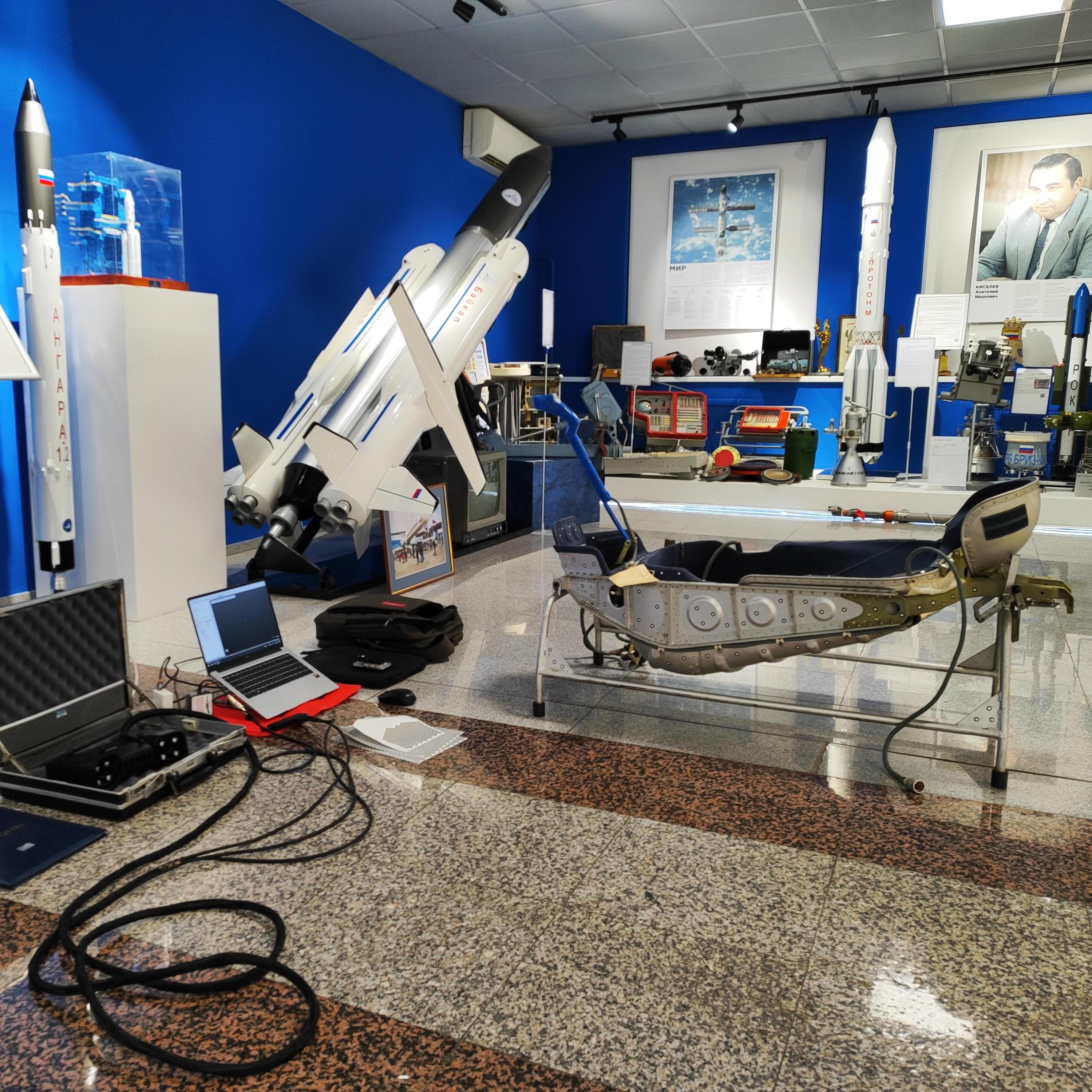

  26.12.2024 Музей истории АО ГКНПЦ имени М.В. Хруничева

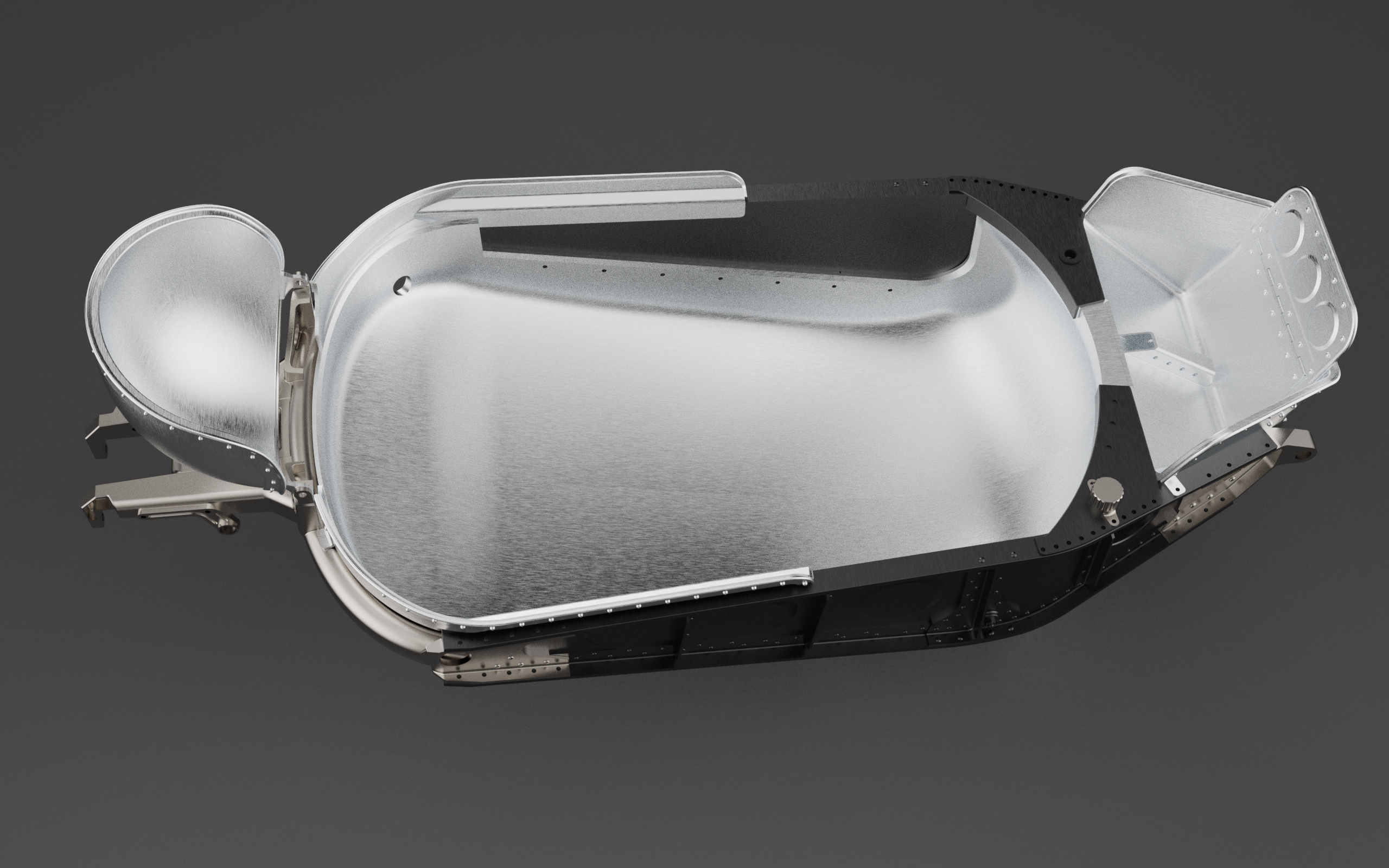

• 2 этап, разработка 3D-модели
  январь 2025, более 40 часов
• 3 этап, изготовление 1-го кресла
  январь-февраль 2025
• 4 этап, изготовление 2-го кресла
  апрель-май 2025 (внесены правки во время производства)
• 5 этап, изготовление 3-го кресла
  июль-август 2025 (внесены правки во время производства)

•

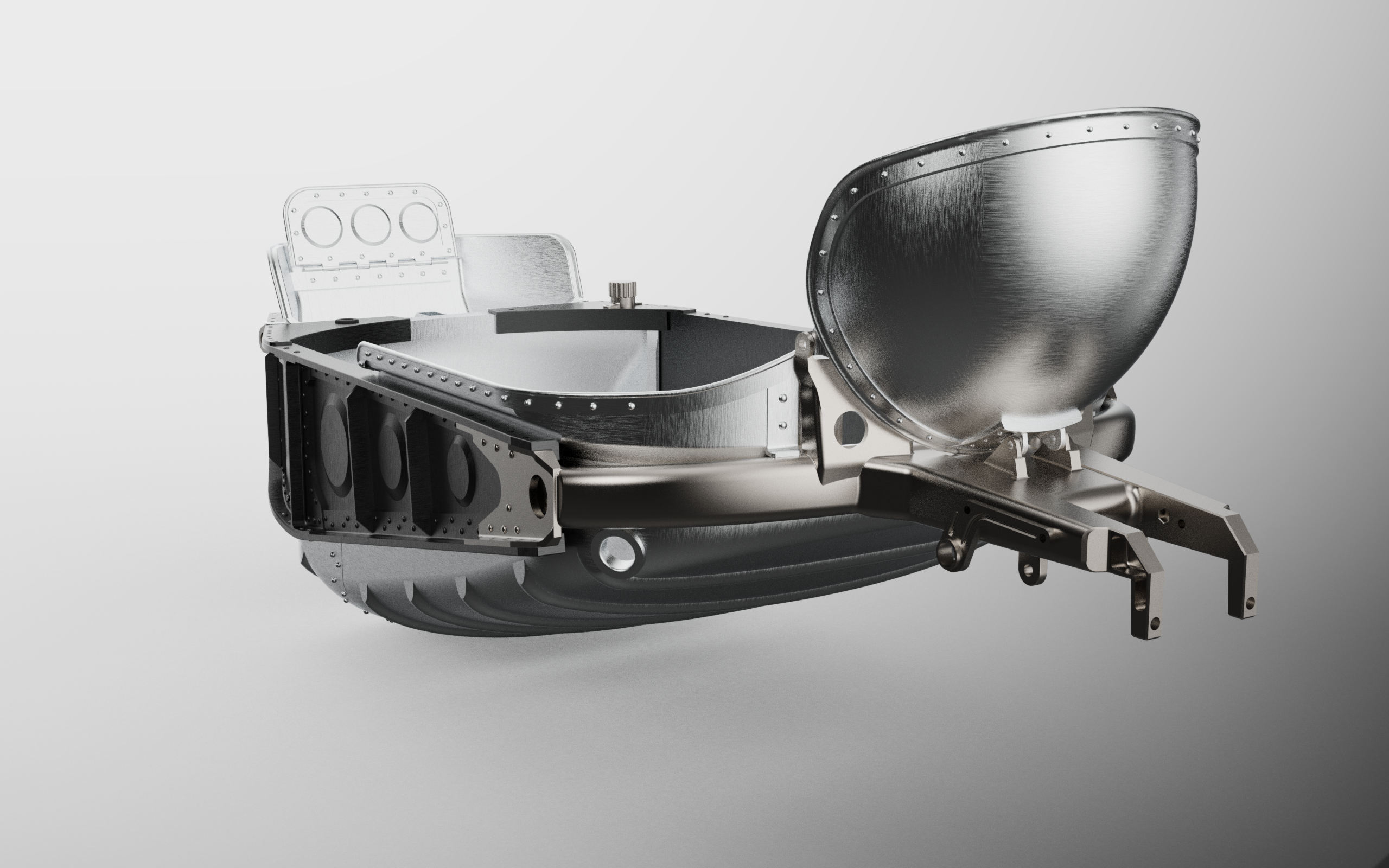

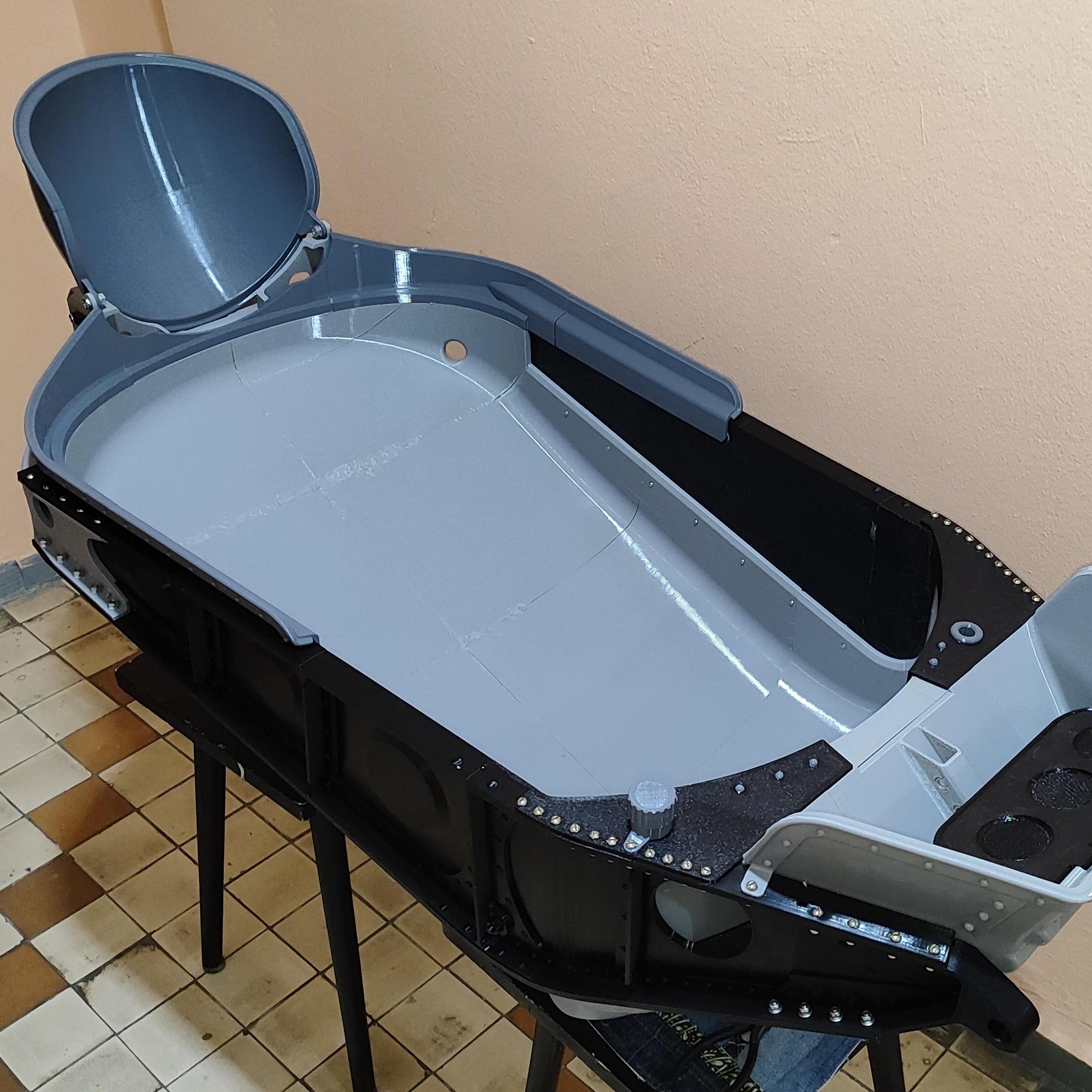

  Казбек-У версия 1

  Исходная модель.

  24.07.2025 Отремонтированы кронштейны для стыковки с амортизатором, т.к. были отломаны.

  Требуется подгонка проушин у подножек для установки в штатные места.


•

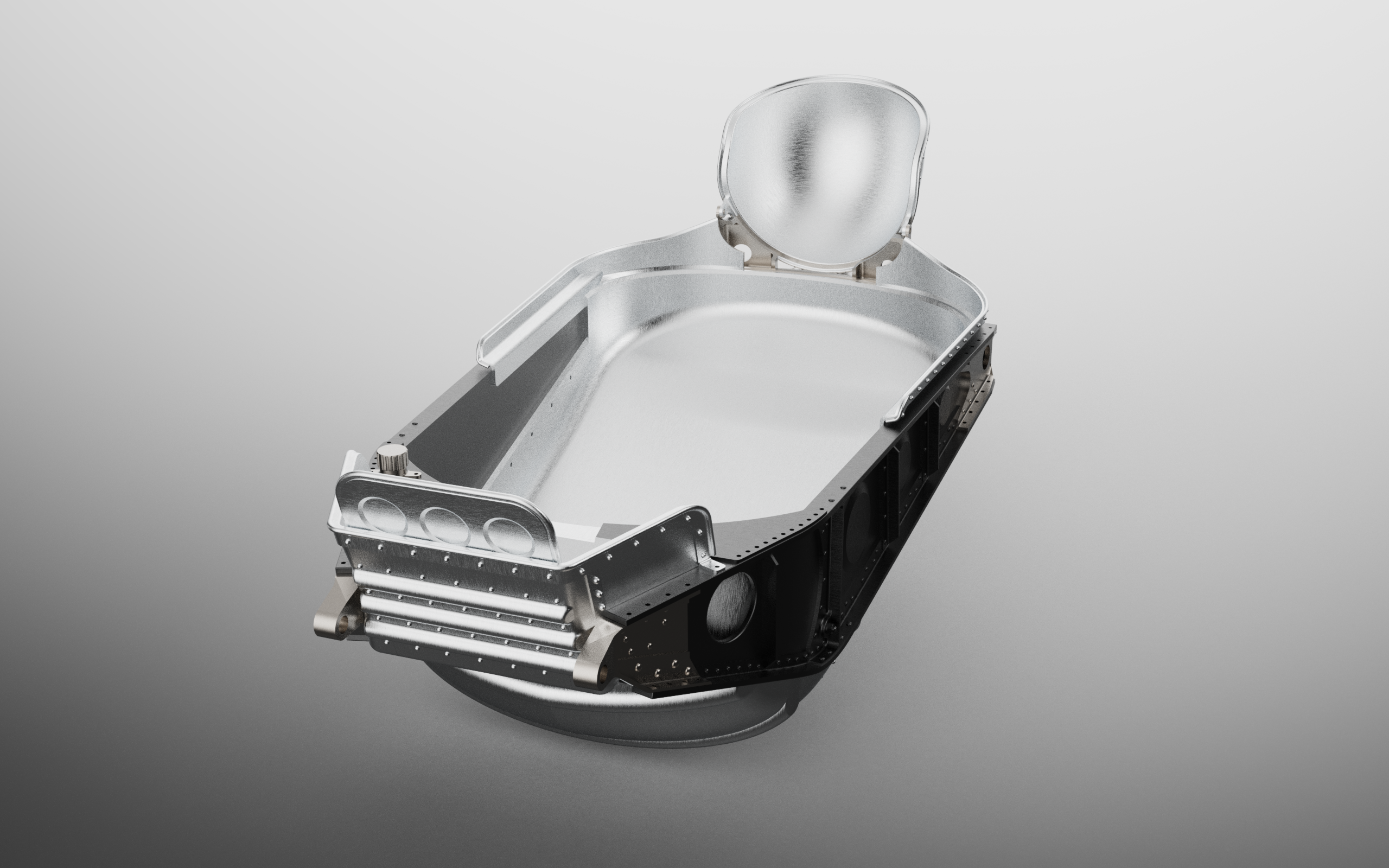

  Казбек-У версия 2

  Габарит кресла увеличен на 15мм в ширину, изменена форма проушин у подножек, усилены и переработаны кронштейны крепления к амортизатору.

  24.07.2025 Отремонтирован элемент усиления, т.к. был поврежден при попытке установки ложемента.

  На данный момент полностью закончен.

•

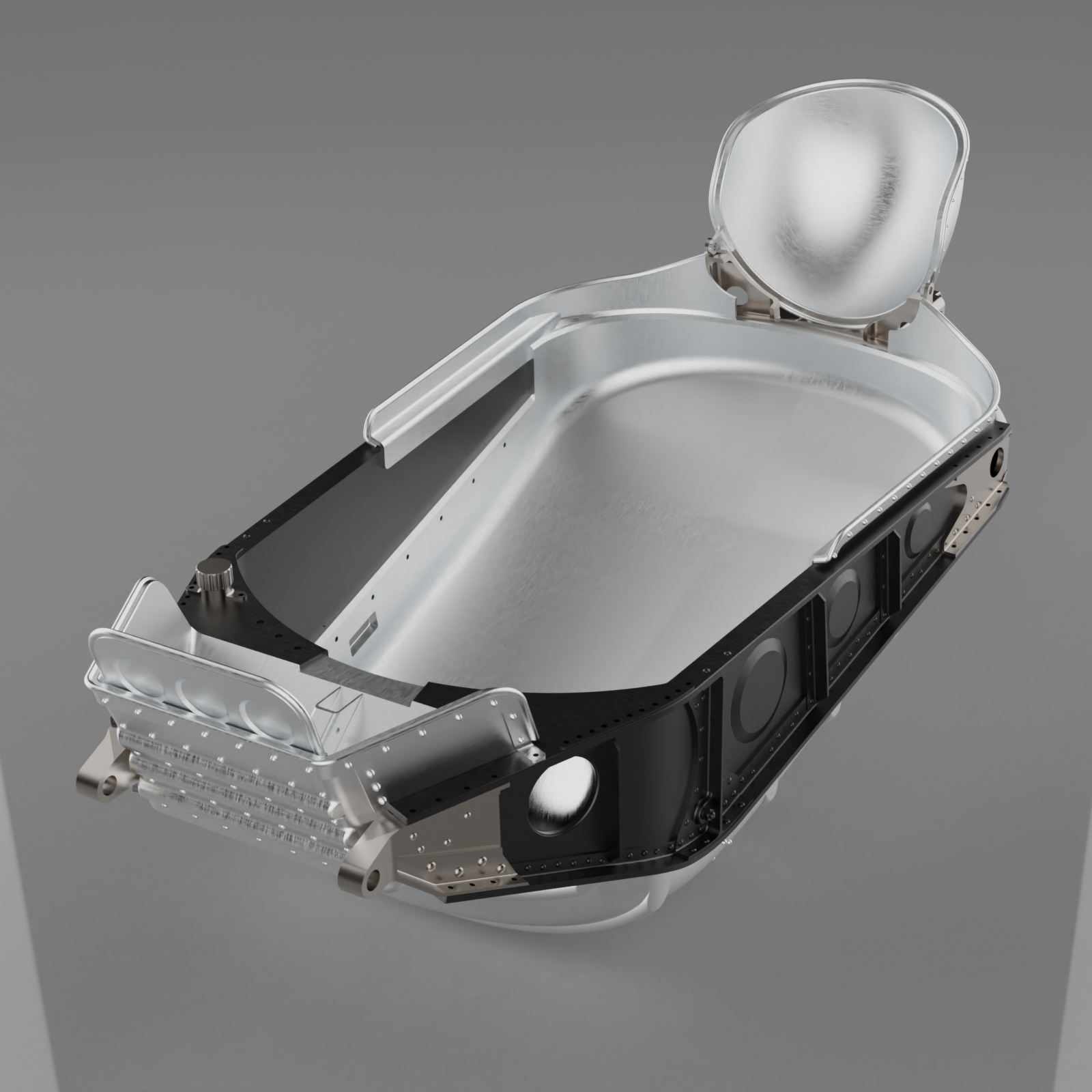

  Казбек-У версия 3

  Габарит кресла увеличен на 15мм в ширину, на 5мм в длину, изменена форма проушин у подножек.

  На данный момент требуется сборка и фиксация элементов.

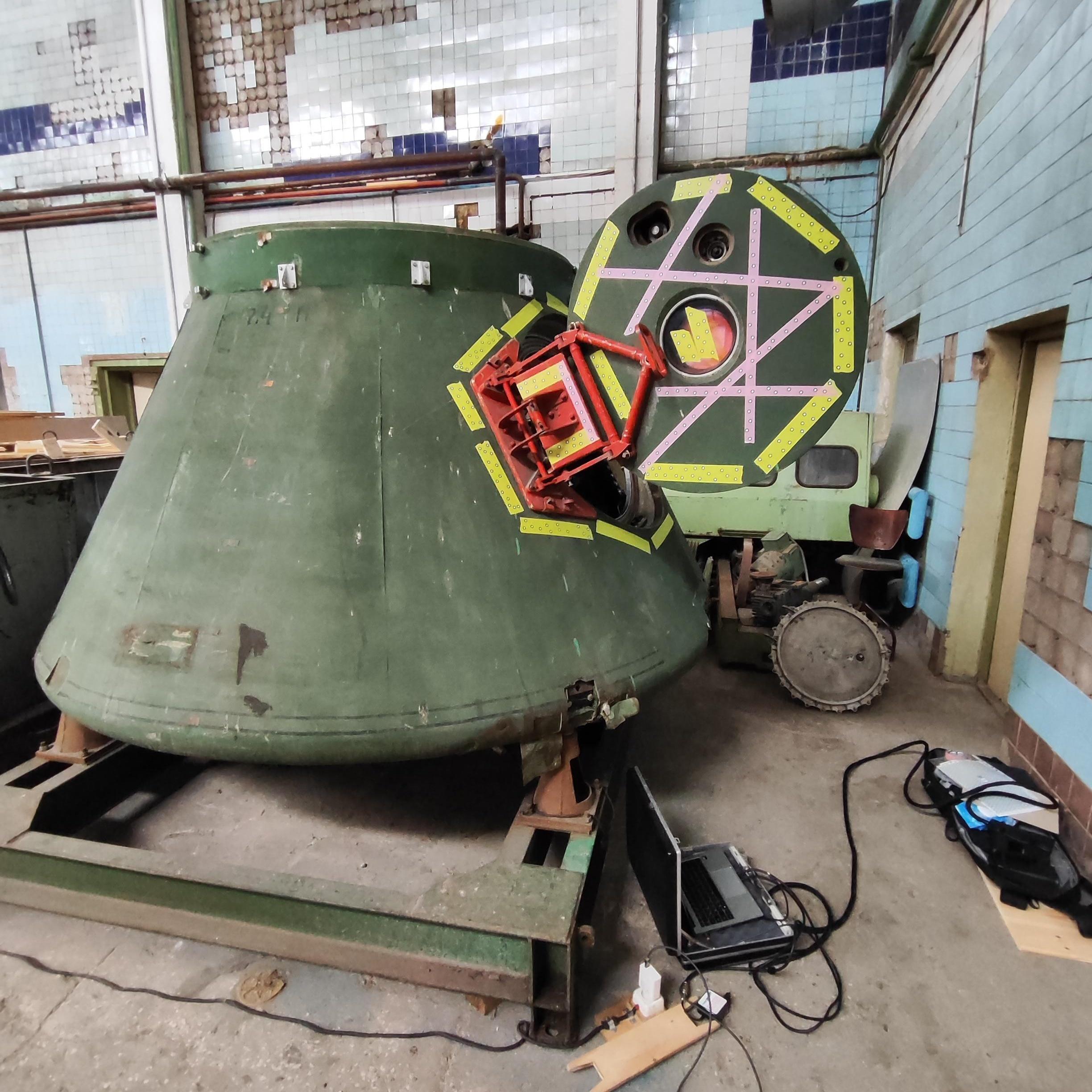

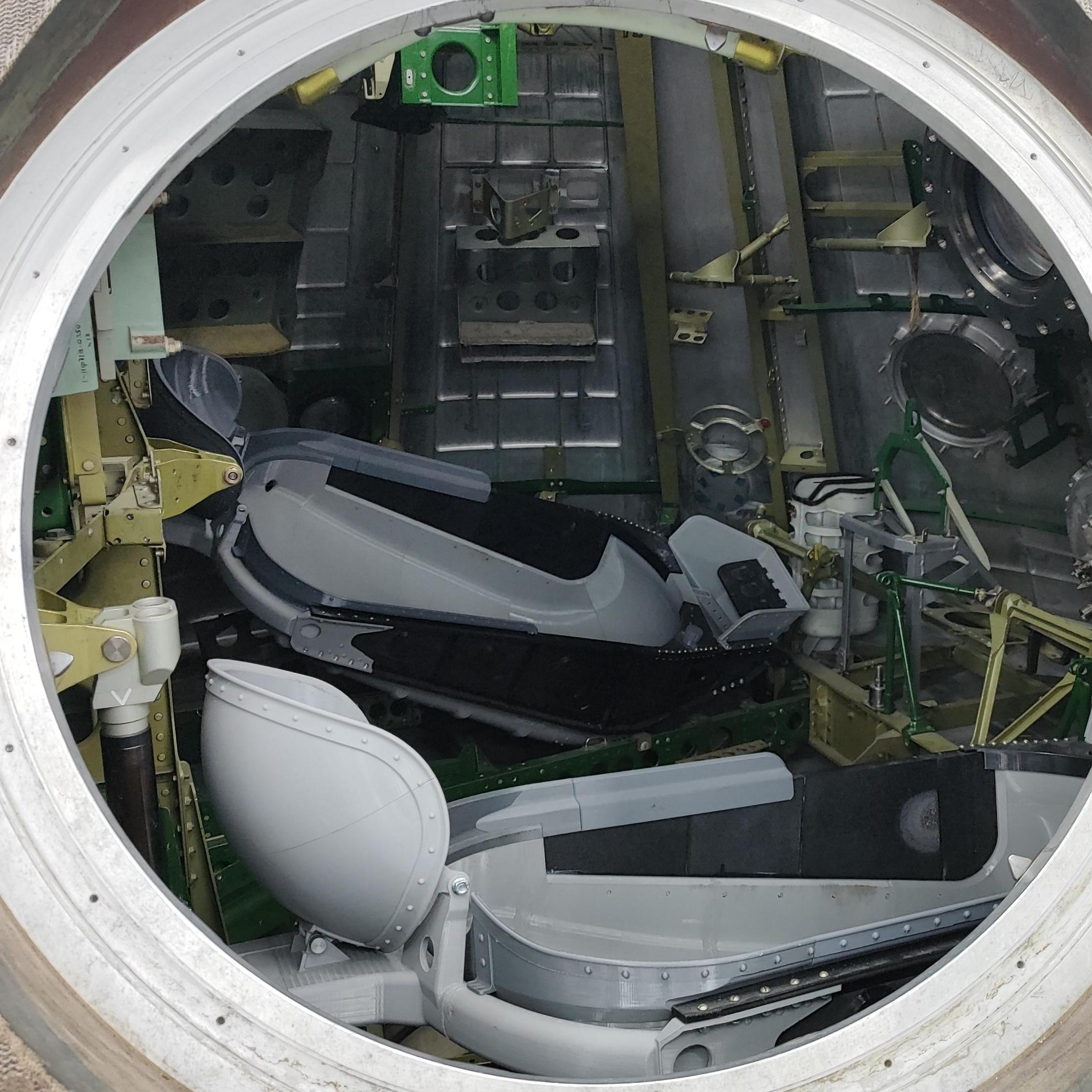

Возвращаемый аппарат 11Ф74

Возвращаемый аппарат (индекс 11Ф74) транспортного корабля снабжения (ТКС, 11Ф72), разработанного в ОКБ-52 Владимира Челомея для доставки экипажа и грузов на орбитальную пилотируемую станцию (ОПС, изделие 11Ф71) военного назначения «Алмаз»

• Задание

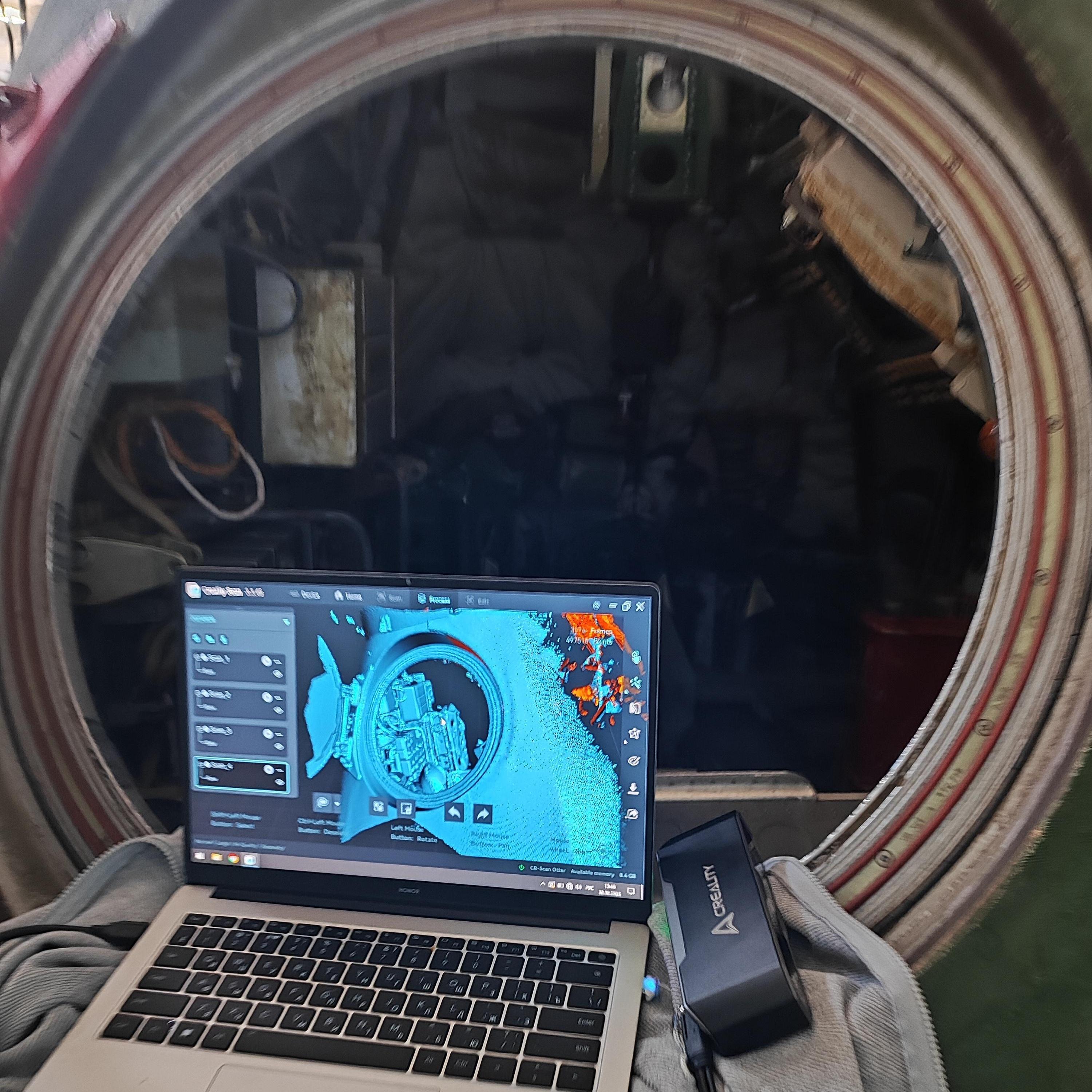

  Отсканировать внутренний интерьер, особенно панели управления, для дальнейшего макетирования
• Место проведения сканирования оригинала

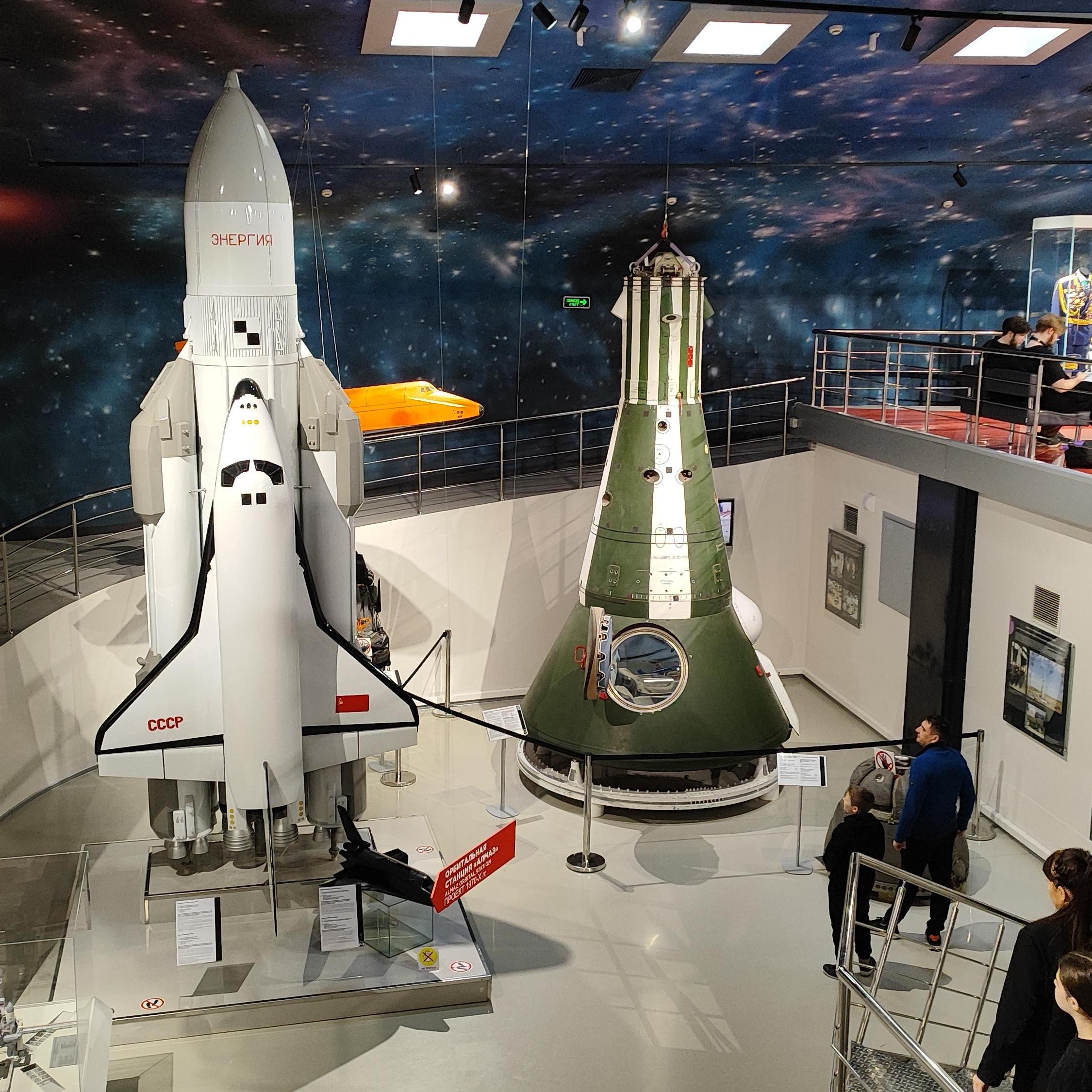

  Музей космонавтики
• Дата сканирования
  21.03.2025

•

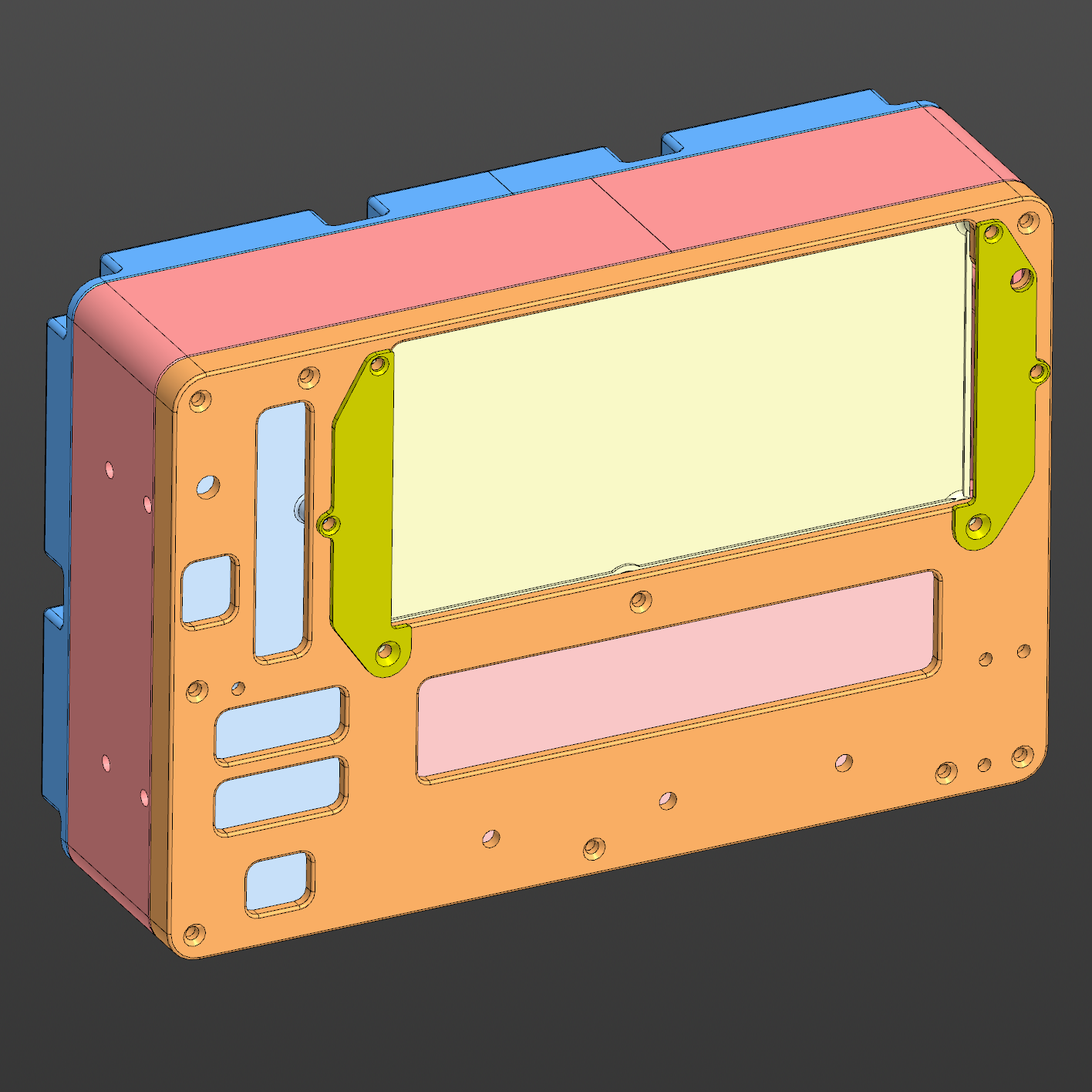

  Панель управления связью

  Спроектирован, распечатан и собран габаритный макет.

  На данный момент необходим монтаж на штатное место.


•

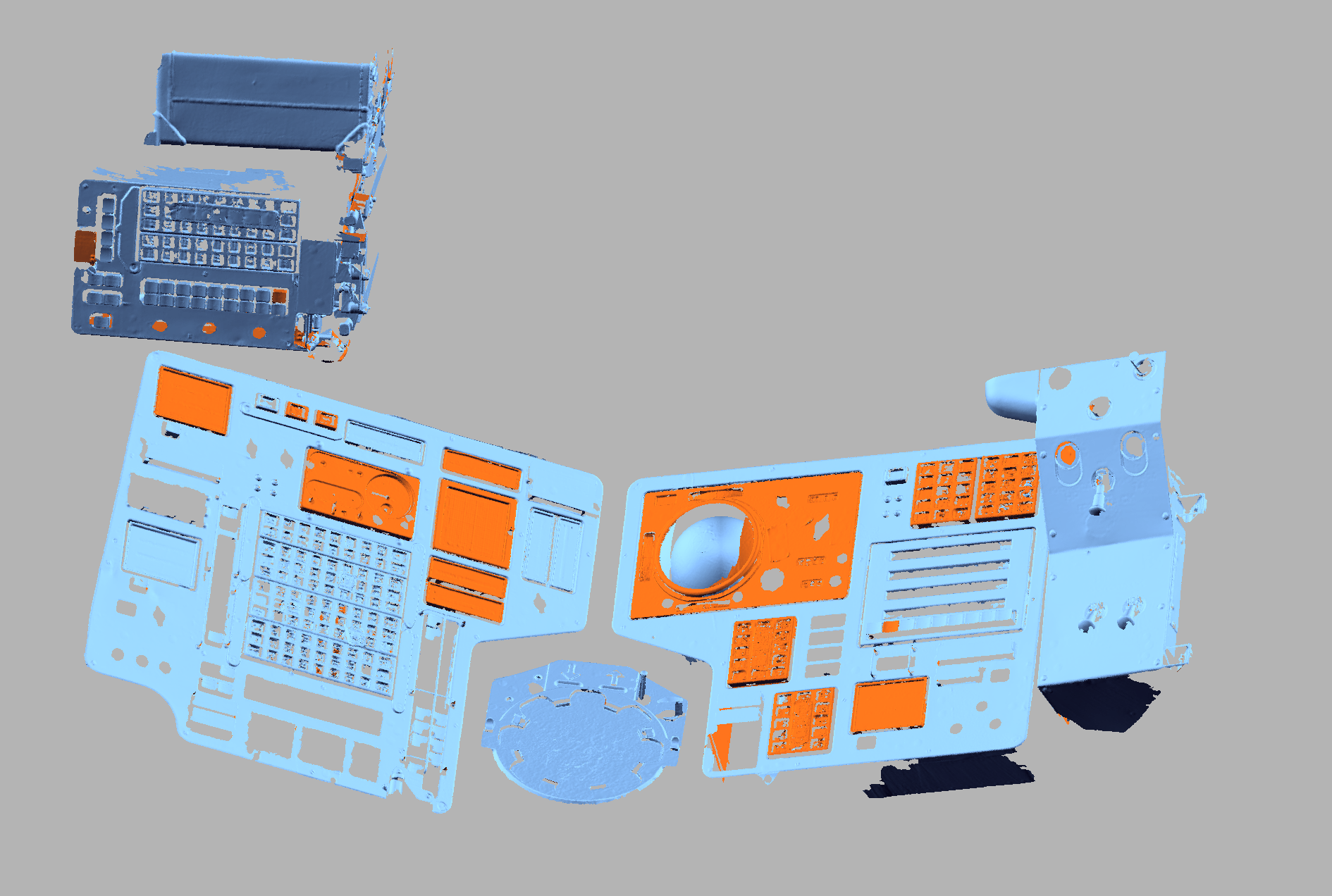

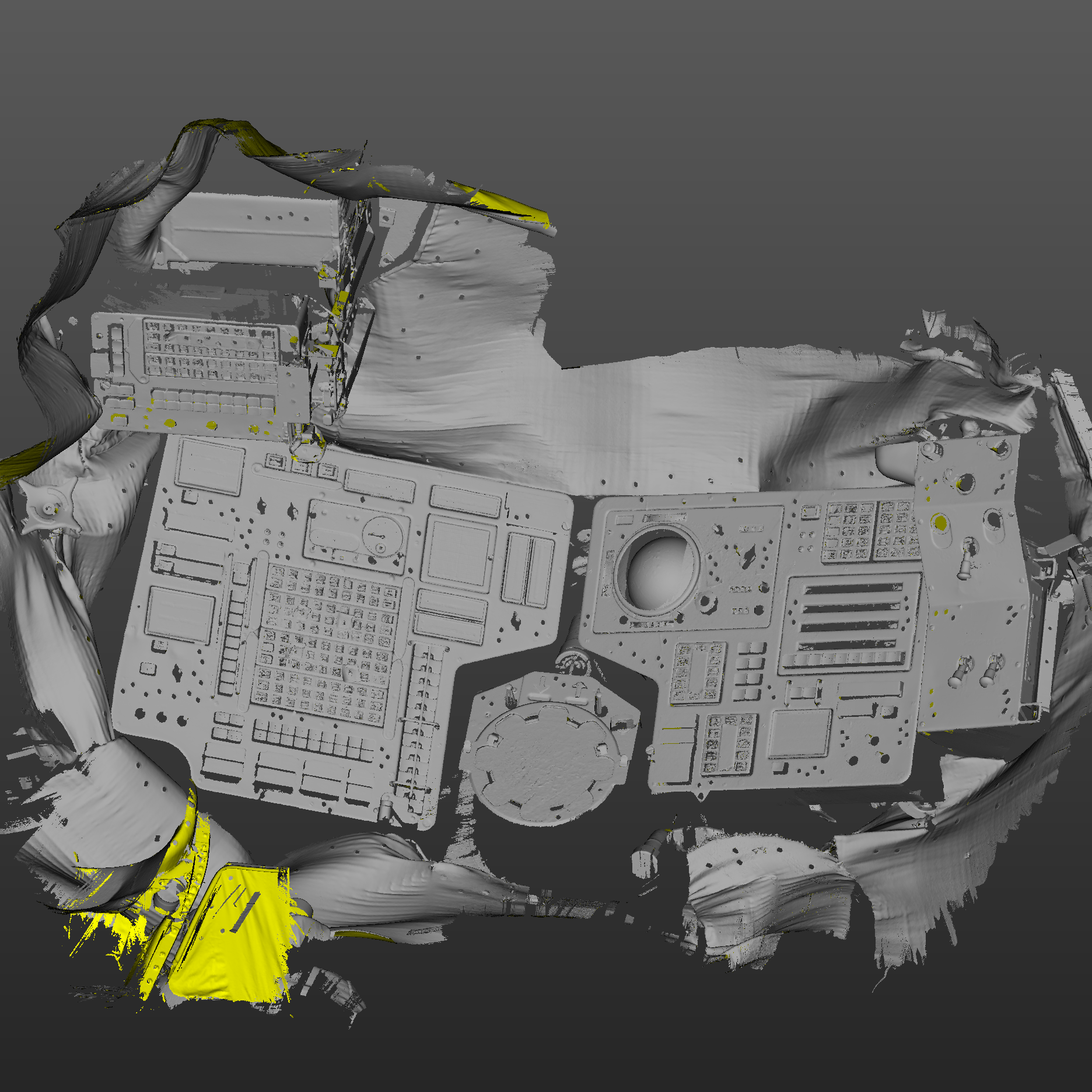

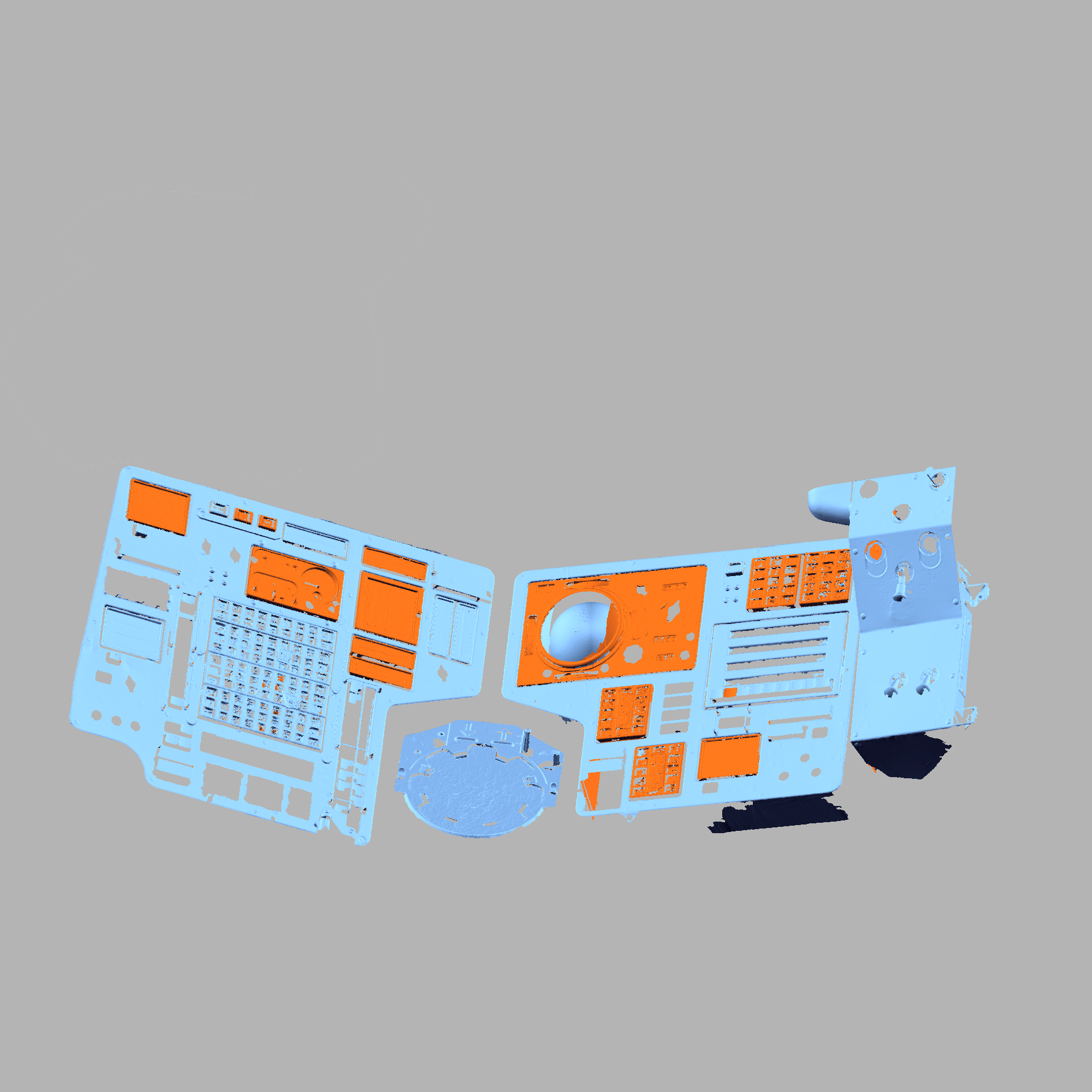

  Центральные панели управления

  Обработан скан.

  На данный момент идет согласование стоимости и сроков.

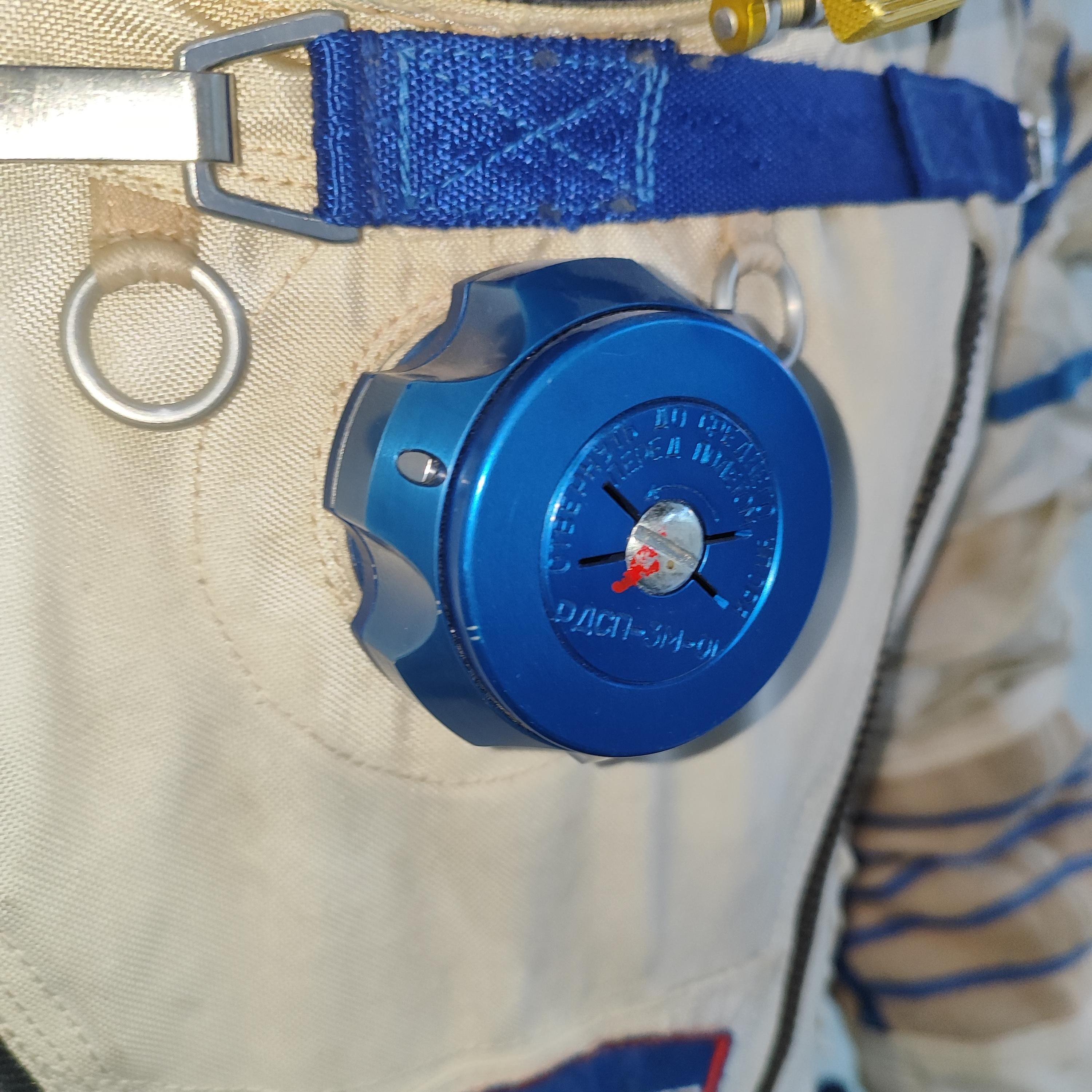

Гермокостюм

• Задание
  Отсканировать отдельные элементы для дальнейшего макетирования
• Место проведения сканирования оригинала
  Музейно-выставочный образовательный комплекс «Наука, техника, искусство»
• Дата сканирования
  04.06.2025

•

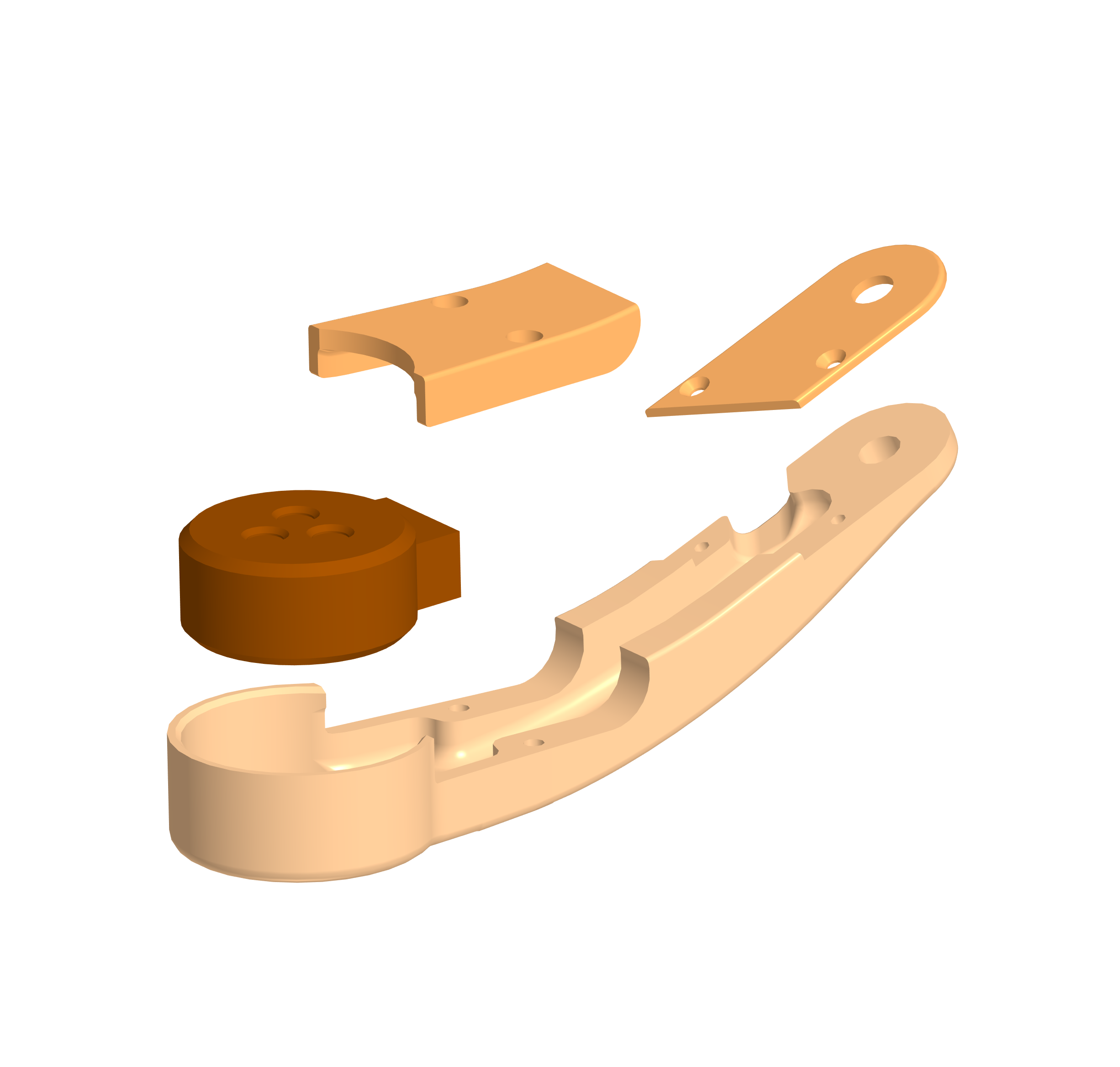

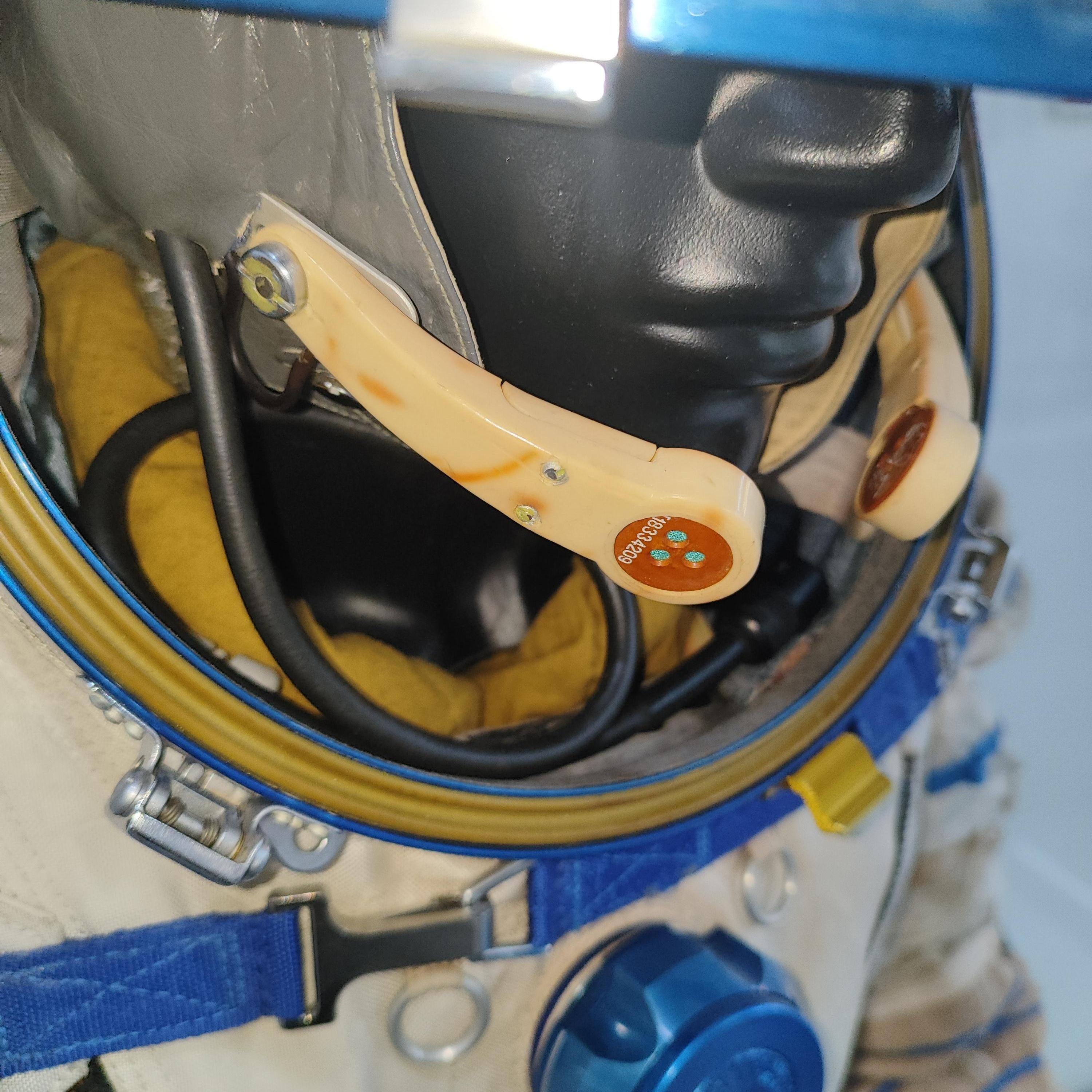

  Макет микрофона

  Спроектирован, распечатан и собран габаритный макет.

  На данный момент полностью закончен.


•

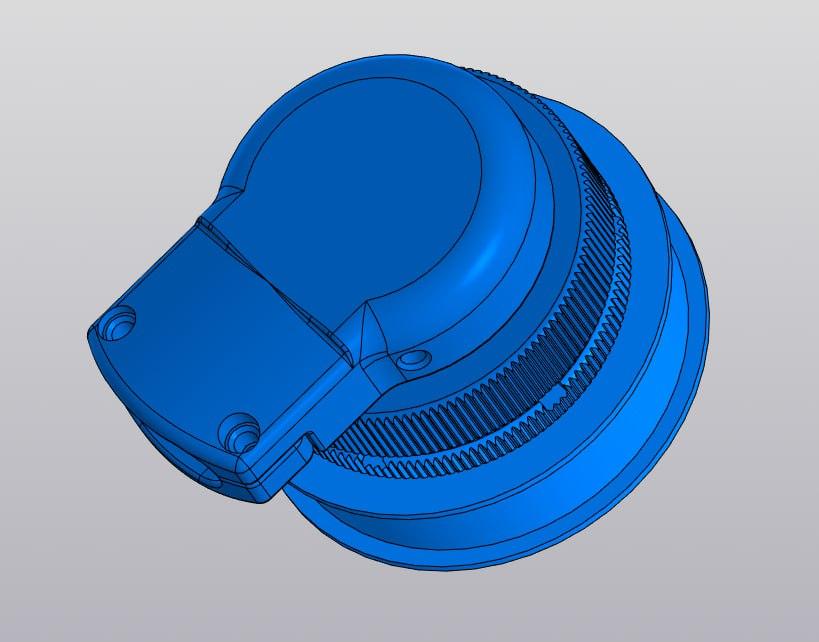

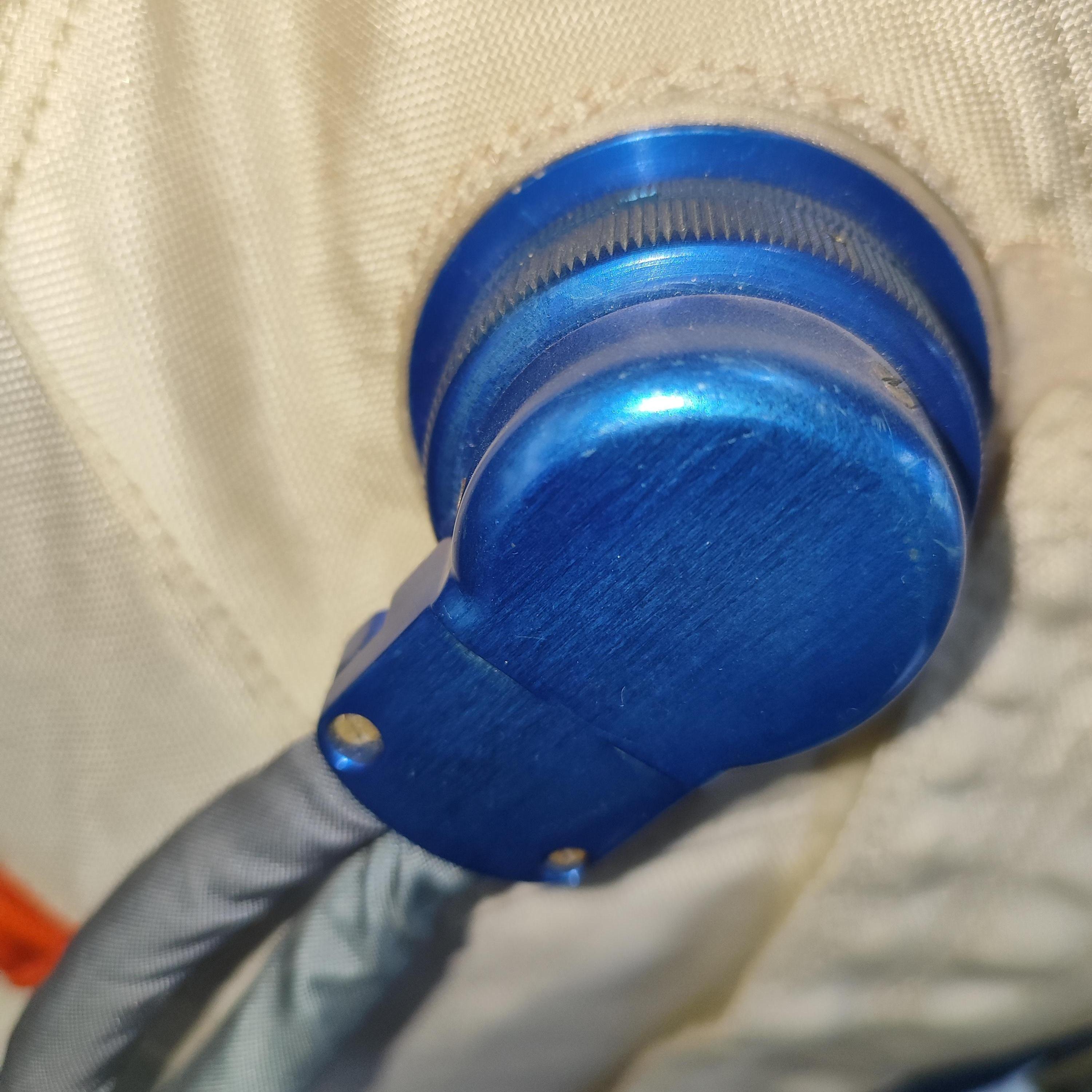

  Электрогермоввод

  На данный момент разработана 3D-модель.

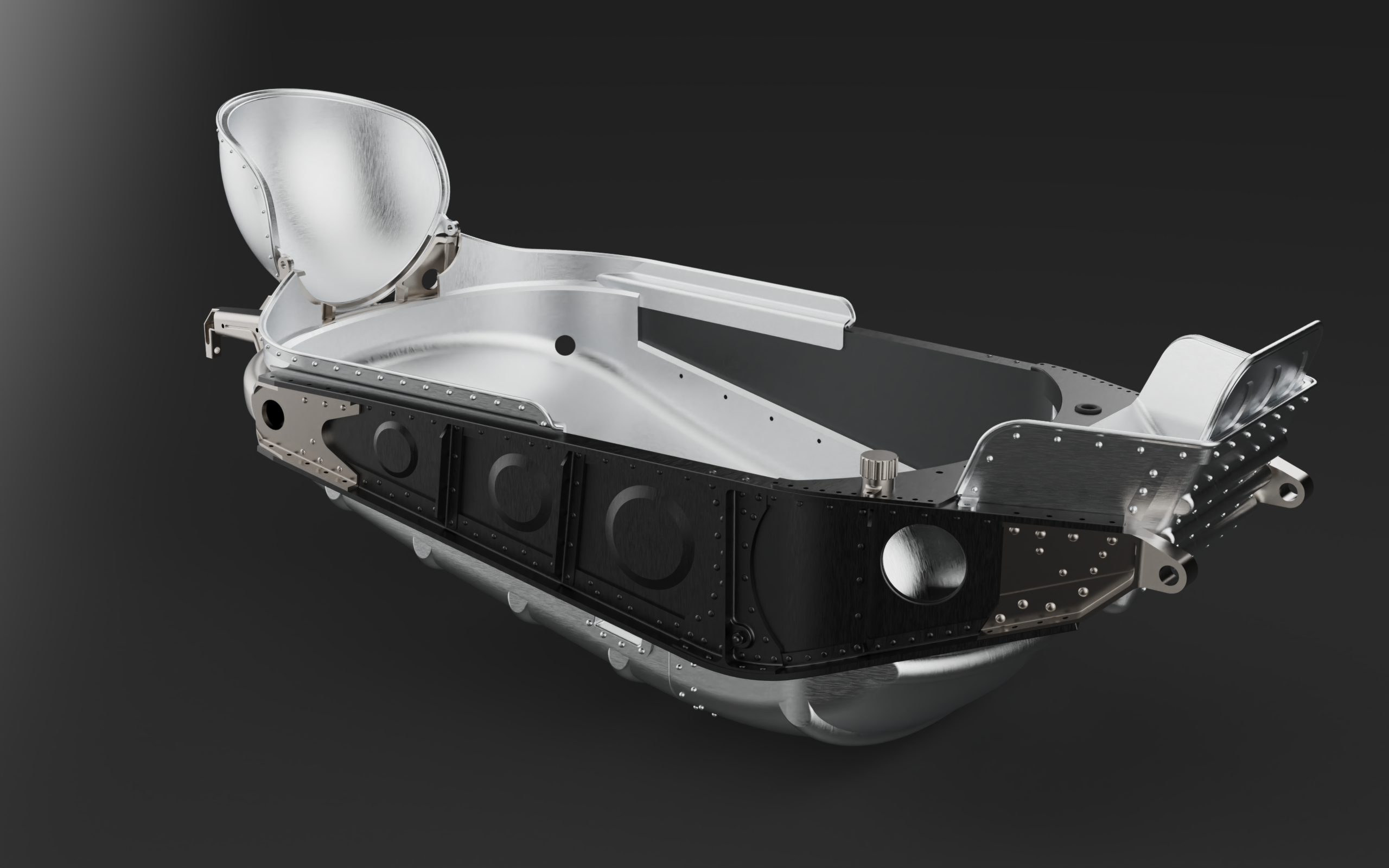

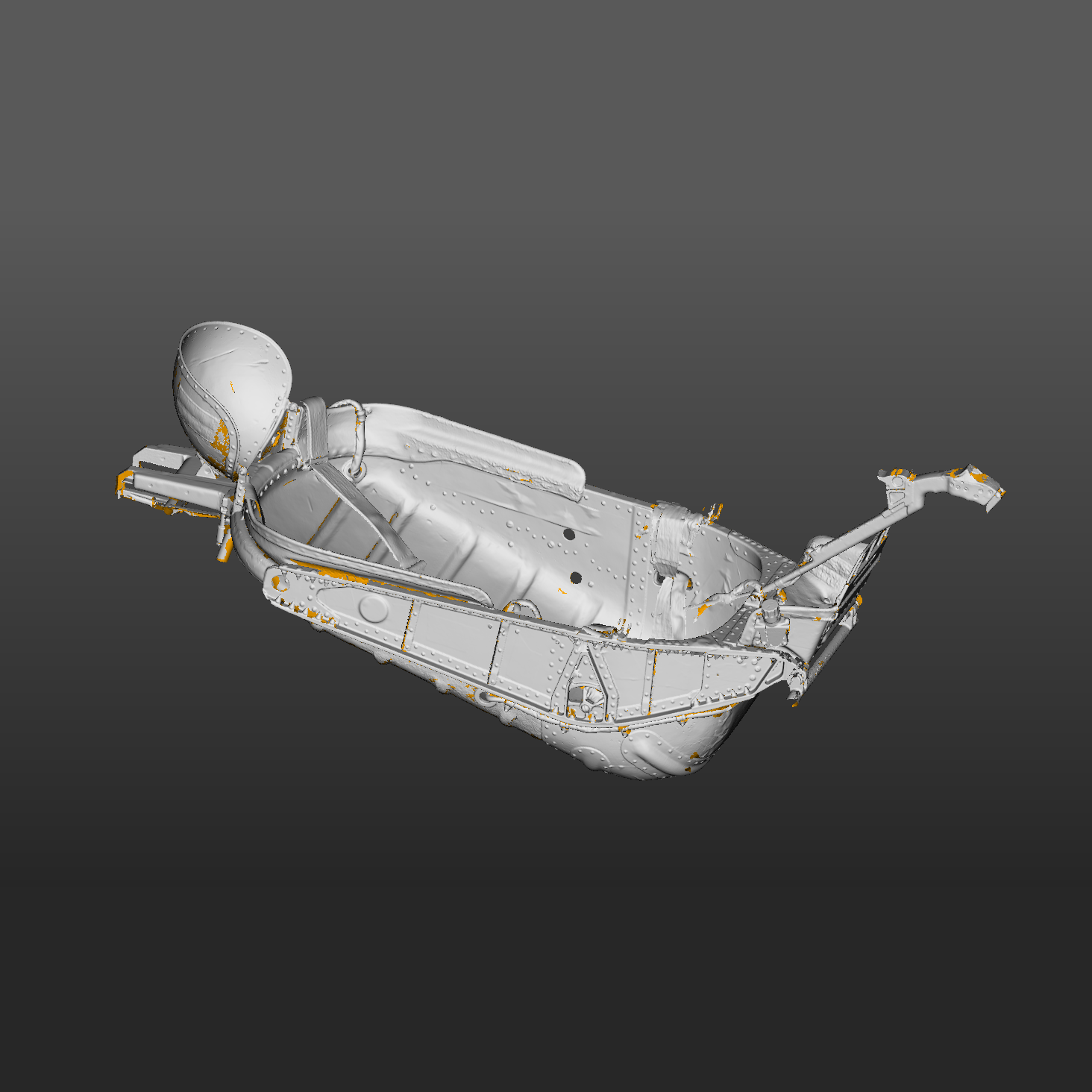

Кресло амортизационное «Казбек-УМ»

Кресло амортизационное «Казбек-УМ» является рабочим местом космонавта и обеспечивает переносимость нагрузок, воздействующих на космонавта на всех этапах работы космического корабля.

• Задание
  Отсканировать и сравнить с модификацией "Казбек-У", для дальнейшего макетирования
• Место проведения сканирования оригинала
  АО "НПП "ЗВЕЗДА"
• Дата сканирования
  31.07.2025

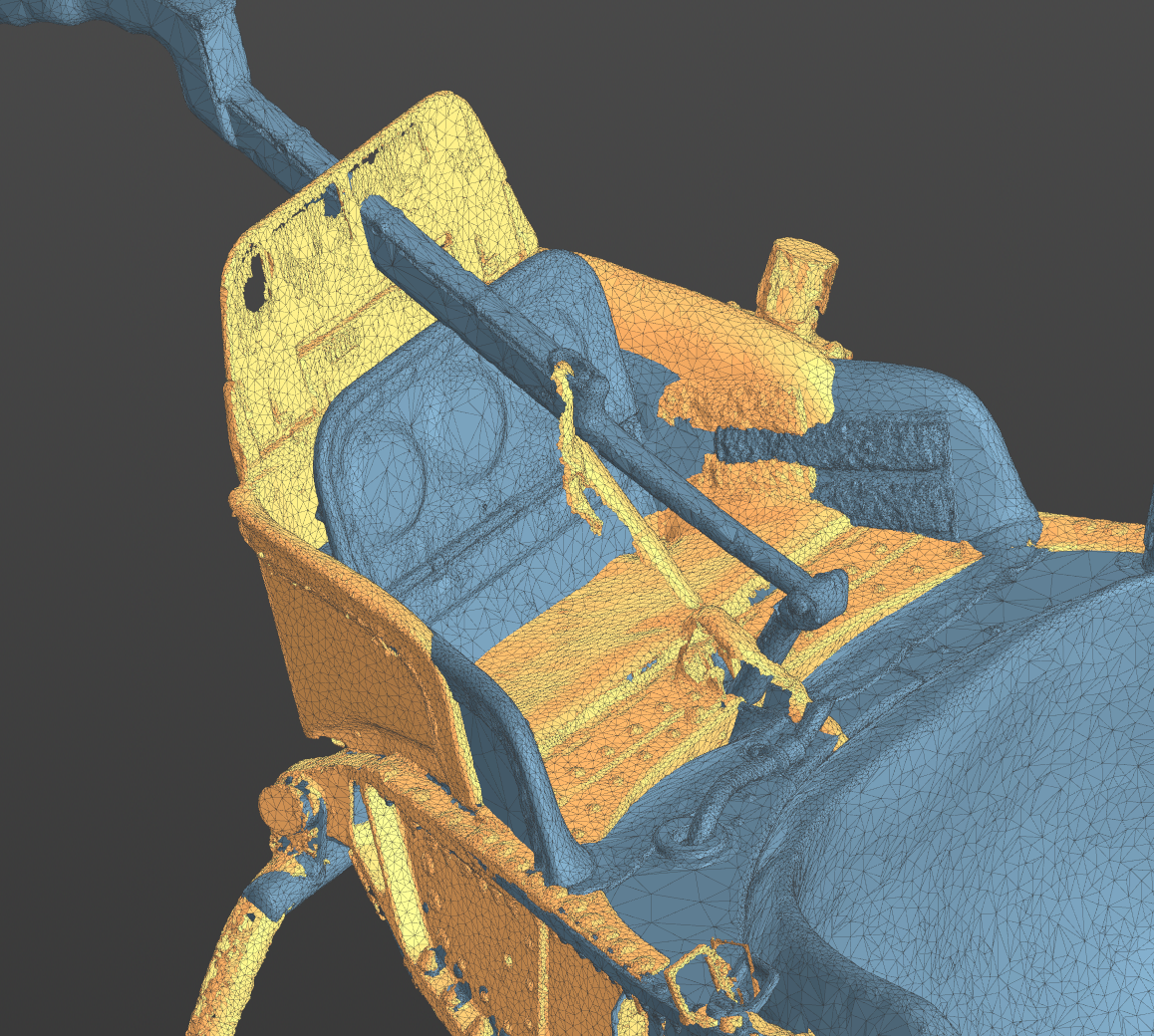

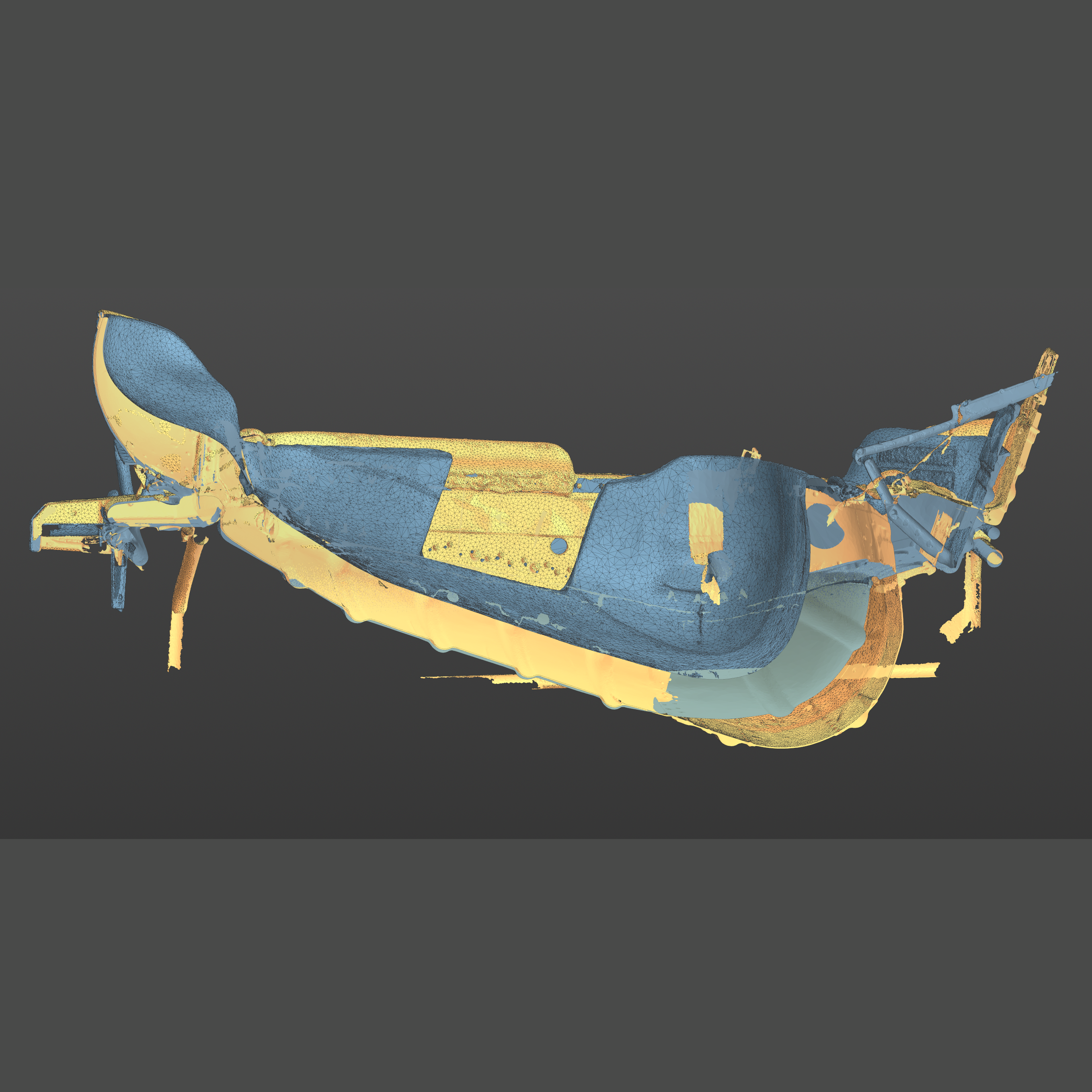

• Результат сравнения модификаций У и УМ
  Модификации визуально схожи по геометрии, но каждый элемент полностью или частично изменен.

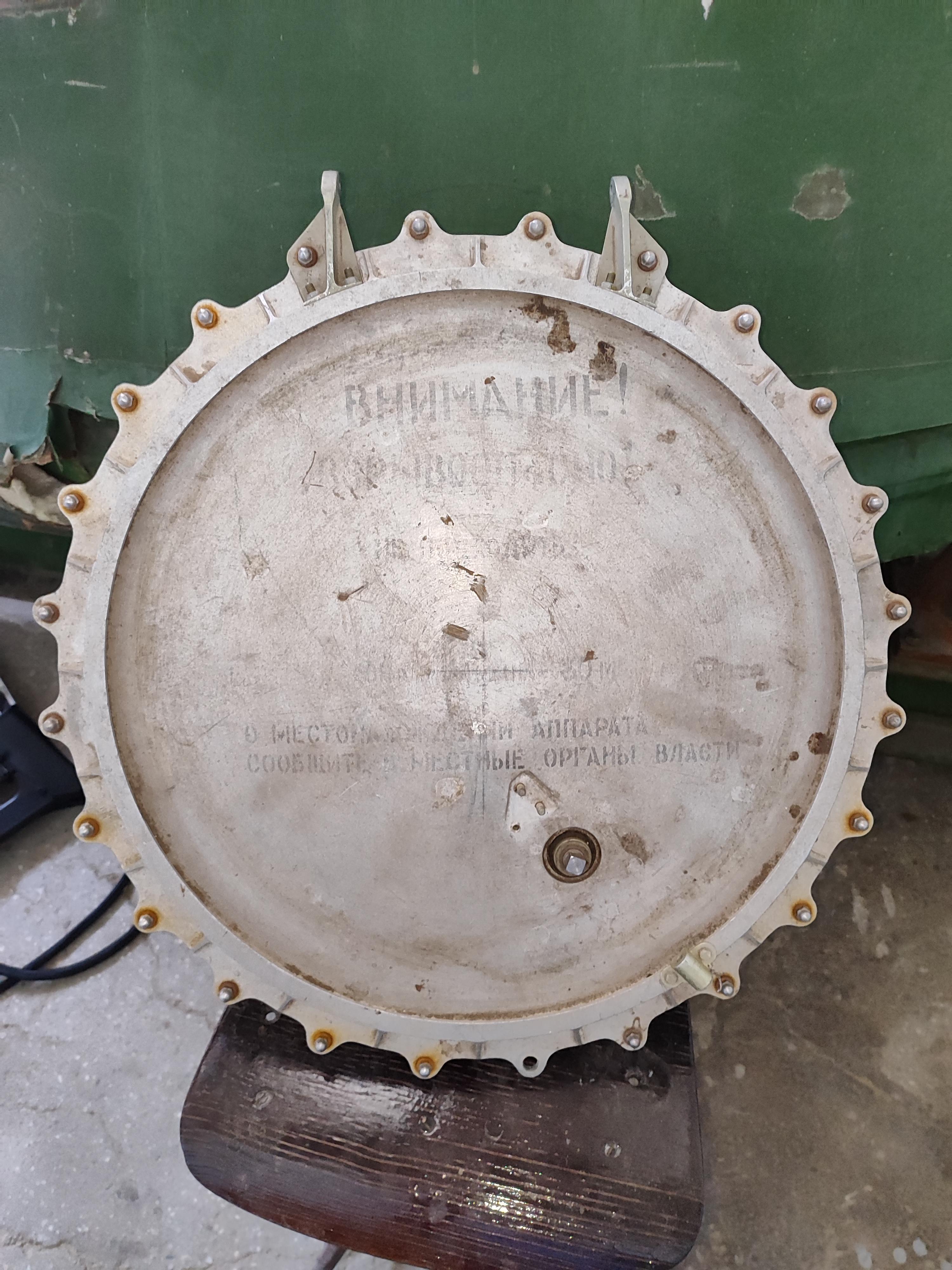

Возвращаемый аппарат 11Ф74

Возвращаемый аппарат (индекс 11Ф74) транспортного корабля снабжения (ТКС, 11Ф72), разработанного в ОКБ-52 Владимира Челомея для доставки экипажа и грузов на орбитальную пилотируемую станцию (ОПС, изделие 11Ф71) военного назначения «Алмаз»

• Задание
  Отсканировать отдельные элементы для дальнейшего макетирования (
• Место проведения сканирования оригинала
  АО ГКНПЦ имени М.В. Хруничева
• Дата сканирования
  28.08.2025
